Cómo Leer Transistor de Datos

Como Leer Transistor de Datos

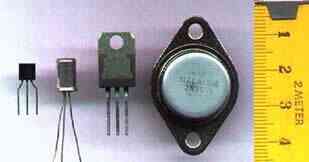

Los transistores estan hechos de semiconductores como el silicio o el germanio. Se construyen con tres o mas terminales. Pueden ser vistos como electronica de valvulas, ya que una pequeña señal que se envia a traves de un medio de terminal controla el flujo de corriente a traves de los demas. Funcionan principalmente como interruptores y amplificadores.Los transistores bipolares son el tipo mas popular. Tienen tres capas, con una ventaja adjunto a cada uno de ellos. La capa media es la base, y los otros dos se llaman el emisor y el colector.Informacion tecnica sobre los transistores se pueden encontrar en sus paquetes, en las hojas de datos del fabricante, y en algunos electronica de los libros de texto o manuales. Contienen informacion acerca de las caracteristicas del transistor y de la operacion. Los que son los mas importantes son: la ganancia, la disipacion y la maxima calificacion.

los Transistores estan hechos de semiconductores como el silicio o el germanio. Se construyen con tres o mas terminales. Pueden ser vistos como electronica de valvulas, ya que una pequeña señal que se envia a traves de un medio de terminal controla el flujo de corriente a traves de los demas. Funcionan principalmente como interruptores y amplificadores.Los transistores bipolares son el tipo mas popular. Tienen tres capas, con una ventaja adjunto a cada uno de ellos. La capa media es la base, y los otros dos se llaman el emisor y el colector.Informacion tecnica sobre los transistores se pueden encontrar en sus paquetes, en las hojas de datos del fabricante, y en algunos electronica de los libros de texto o manuales. Contienen informacion acerca de las caracteristicas del transistor y de la operacion. Los que son los mas importantes son: la ganancia, la disipacion y la maxima calificacion.
Cosas Que necesitara

• transistor NPN, como un 2N3904
• Transistor hoja de datos o paquete

• de introduccion de la electronica de texto

• Encontrar la descripcion generalizada de que el transistor, el cual contiene informacion sobre como el transistor puede ser utilizado en un circuito. Su funcion sera descrito como la de amplificar, conmutar, o ambos.
• Observar la disipacion nominal del dispositivo. Este parametro indica la cantidad de energia que el transistor puede manejar de forma segura sin ser dañado. Los transistores son tipicamente descrito como el poder o de pequeña señal, depende del valor de este indice. Los transistores de potencia normalmente puede disipar vatios o mas de potencia, mientras que la pequeña de la señal queridos disipar menos de un vatio de potencia. La maxima de disipacion de un 2N3904 es de 350 mW (milivatios), y por lo que se clasifica como pequeña señal.
• el Estudio de la ganancia actual parametro Hfe. Se define como una ganancia, porque una pequeña señal en la base produce una mucho mayor de la señal en el colector. Hfe tiene valores minimo y maximo, a pesar de que ambos no pueden ser enumerados. El 2N3904 tiene un Hfe minimo de 100. Como un ejemplo de su uso, considerar el colector actual formula Icollector = HfeIbase. Si la corriente de base Ibase es de 2 mA , a continuacion, la formula indica que hay un minimo de 1002 mA = 200 mA (miliamperios) en el colector. Hfe puede ser tambien conocido como Beta(dc).
• Examinar los parametros para el maximo de desagregacion de los voltajes. La tension de ruptura es donde el transistor va a dejar de funcionar o ser destruido si se da una tension de entrada de esa cantidad. Se recomienda que los transistores no se le permitira operar cerca de estos valores, por miedo a que su vida util se acorta. Vcb es el voltaje entre el colector y la base. Vceo es el voltaje entre el colector y el emisor con la base abierta, y Veb es el voltaje del emisor a la base. El Vcb tension de ruptura para el 2N3904 aparece como 60 V. El resto de los valores son 40 V para Vceo, y 6 V para el Veb. Estas son las cantidades que deben evitarse en la operacion real.
• la Revision de las clasificaciones de corriente maxima. Ic es la corriente maxima del colector puede manejar, y para el 2N3904 este aparece como 200 mA. Observar que estas calificaciones se supone una temperatura ideal que se especifica o se asume como la temperatura de la habitacion. Esto generalmente no sobrepasan los 25 grados Centigrados.
• Resumir los datos. Para algunos transistores 2N3904 a temperatura ambiente con un colector de corriente de menos de 200 mA, y donde la potencia no es superado, su ganancia sera tan baja como 100 o tan altas como 300. La mayoria de los transistores 2N3904, sin embargo, tendra una ganancia de 200.

Consejos & Advertencias

• La hoja de datos para los transistores PNP tendra caracteristicas similares a la de NPN.
