Cómo Comprobar una Resistencia

Las resistencias son probablemente los más comunes de los componentes eléctricos hecho, y los más fáciles de la prueba. Son también uno de los menos costosos componentes. Son generalmente pequeños tan(otros colores como el marrón oscuro o la luz azul también son posibles) cilíndrico dispositivos con bandas de colores pintados alrededor de ellos, pero otras formas incluyen el blanco de cerámica, cajas rectangulares, circulares de metal/negro mecanismos de carbono, o incluso aire libre de las bobinas de cable.


Medidas



  • Imagen titulada Comprobar una Resistencia de Paso de 1
    1
    @@_

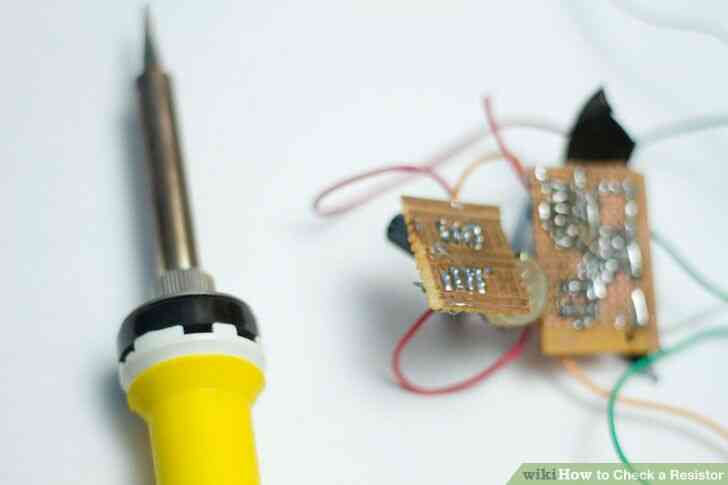

    @@En orden a la prueba de una resistencia, es importante primero desconecte un cable conductor del circuito .. no importa que uno.

  • Imagen titulada Comprobar una Resistencia de Paso 2
    2
    @@_

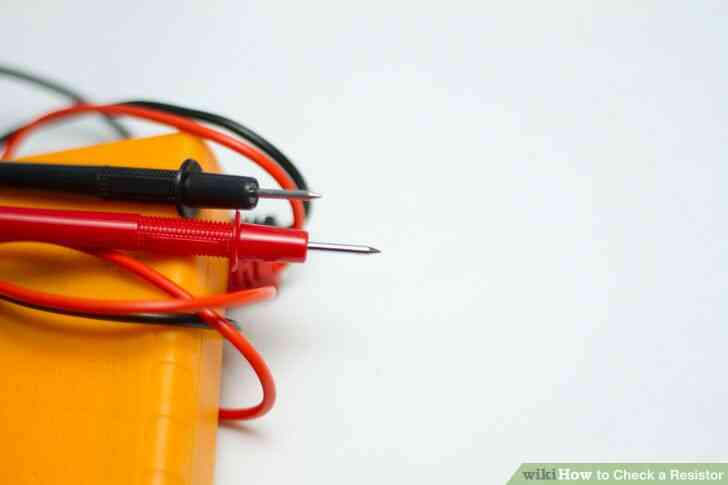

    @@Próxima, obtener un medidor eléctrico capaz de medir la resistencia. Normalmente, esto se llama un ohm-metro, y es casi siempre una función de un multímetro.

  • Imagen titulada Echa un Resistor Paso 3
    3
    @@_

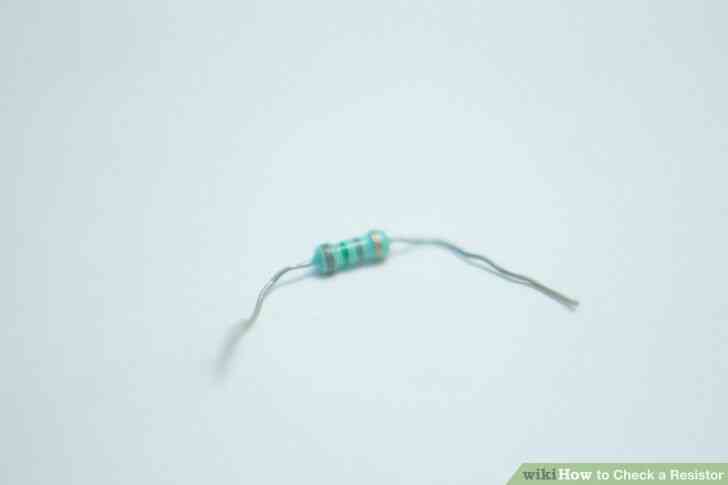

    @@Que el próximo necesidad de determinar el valor nominal de la resistencia. Con la banda de color de la variedad, usted tendrá que buscar cada banda de color y determinar su significado. Las dos primeras bandas será de un solo números de un dígito, seguido por la tercera banda que es un multiplicador. La cuarta banda será un grado de precisión para el dispositivo. Por ejemplo: band1=1 band2=0 band3 = x100 band4 = 5% significaría 1000ohms - 5%. La cerámica y el alambre de las variedades suelen ser etiquetados en tinta con un valor. El carbono/metal resistencias variables, por lo general no tienen un valor declarado de etiqueta, pero usted puede buscar para una transición suave como el ajuste se hizo a la limpiaparabrisas posición.

  • Imagen titulada Comprobar una Resistencia de Paso 4
    4
    @@_

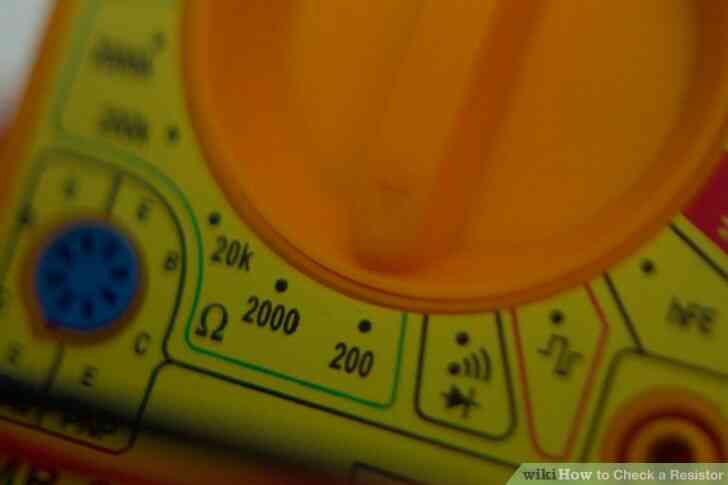

    @@configure el medidor a un rango adecuado(la más cercana de valor superior a la medida esperada), y conectar los cables(la polaridad no importa).

  • Imagen titulada Echa un Resistor Paso 5
    5
    @@_

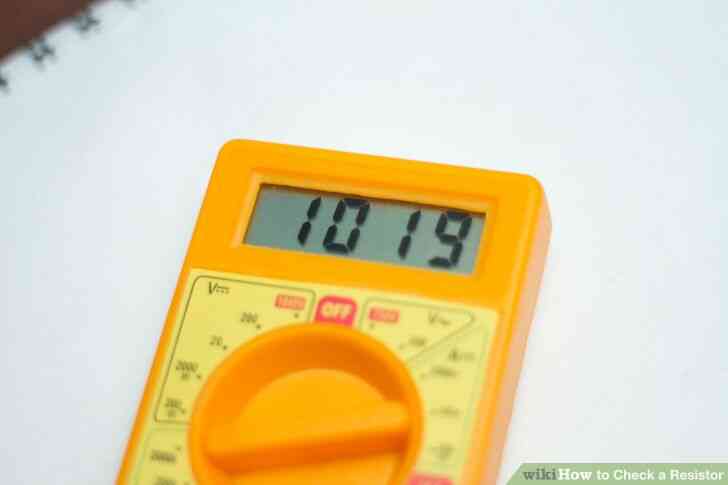

    @@Comparar la lectura con el valor determinado anteriormente. Debe estar cerca de el valor determinado y dentro del rango de tolerancia.

  • Imagen titulada Echa un Resistor Paso 6
    6
    @@_

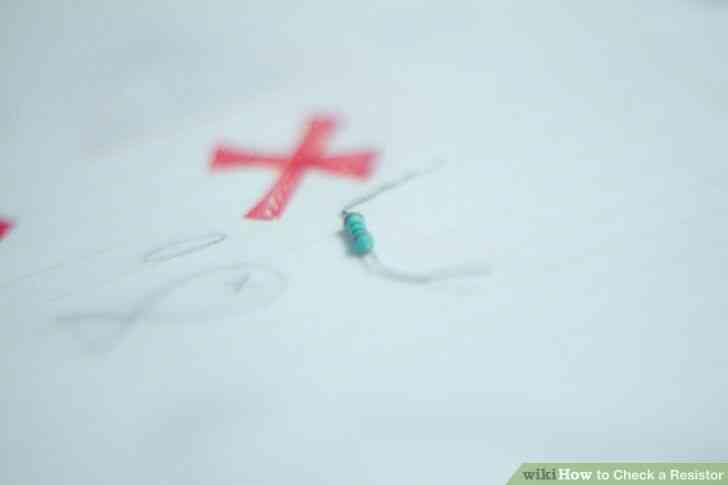

    @@Si es así, su bien - no lo contrario.
