Cómo Leer una Pinza

Como Leer una Pinza

Los Calipers son las herramientas de medicion utilizadas para determinar con precision la anchura de un vacio o un objeto, con mucha mas precision que una cinta metrica o una regla. Ademas de los modelos digitales, que utiliza una pantalla electronica, una pinza puede mostrar la medicion en un par de escalas (pie de rey) o en una escala y el indicador del dial (dial caliper).

Medidas

1
@@_

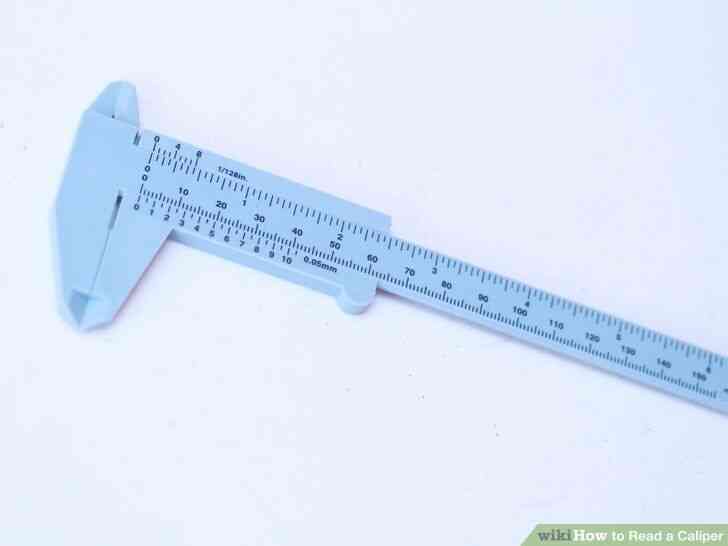

@@Identificar su pinza. Utilice las instrucciones de calibres vernier si la herramienta tiene dos escalas, una de deslizamiento sobre el otro. Si la herramienta tiene una escala y una esfera redonda en su lugar, consulte el dial caliper instrucciones en su lugar.

• Si usted esta utilizando un vernier digital, la medicion debe ser mostrada en una pantalla electronica, por lo general con la opcion para cambiar entre mm (milimetros) y en pulgadas (in). Antes de tomar la medicion, cerca de los mas grandes mandibulas completamente y pulse el Cero, Tara o ABS boton para fijar la posicion de cerrado para un valor de cero.

@@_
@@
el Metodo 1
la Lectura de un Vernier Caliper

1
@@_

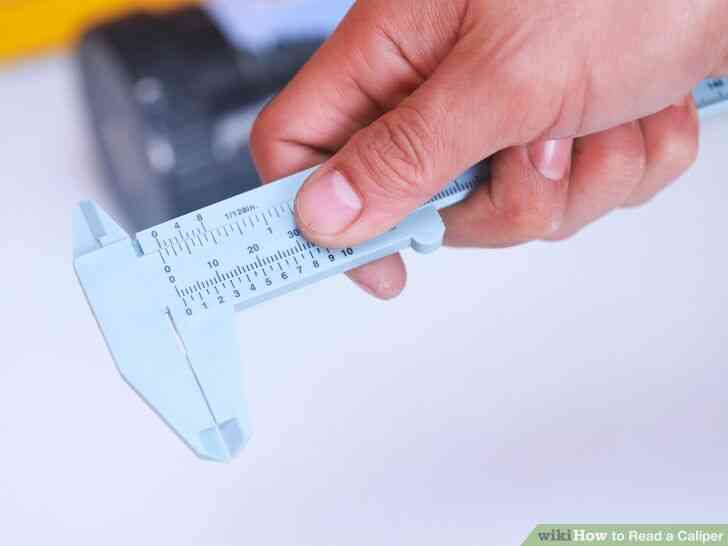

@@Verificacion de cero errores. Afloje el tornillo o tornillos que sujetan la escala movil en su lugar. Mueva el control deslizante hasta la mas grande de las mandibulas de la pinza se presiona completamente el uno contra el otro. Comparar el 0 posiciones en la escala y la escala fija, que esta grabado en la pinza de cuerpo. Si los dos 0 marcas estan alineadas exactamente, vaya a la la lectura de la medicion. De lo contrario, continue con el paso siguiente para corregir el error.

Corregir el Error de Cero

1
@@_

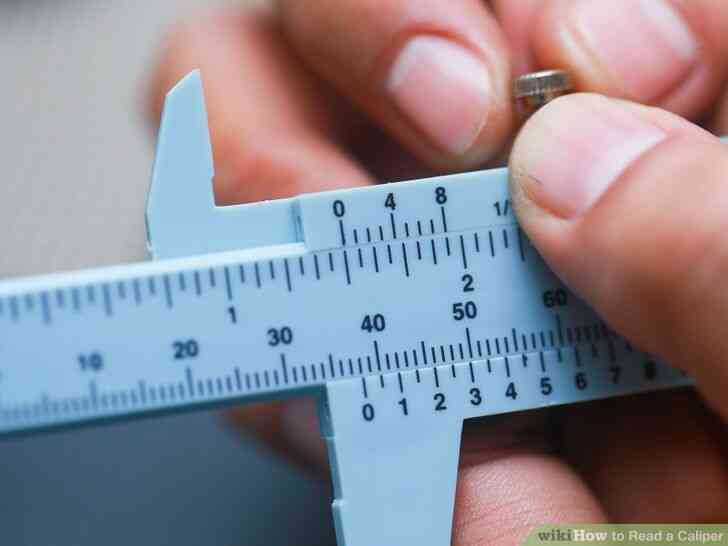

@@el Uso de una rueda de ajuste si esta presente. Aunque esto no es comun, algunos calibres vernier tiene una rueda de ajuste en la escala movil, que puede ser empujado para ajustar la escala movil sin afectar a la pinza de mandibulas. Si el modelo tiene esta rueda, empujelo hasta el cero en la escala movil y fija la escala de la linea de arriba, a continuacion, vaya a la la lectura de la medicion. De lo contrario, continue con el paso siguiente.

• Ver las mandibulas de cerca para asegurarse de que usted no los esta presionando un tornillo de ajuste fino, que abre y cierra las mandibulas por pequeñas cantidades.

2
@@_
@@Calcular un resultado positivo de error cero. Si la escala del 0 a la derecha de la escala fija de 0, lea la medicion en la escala fija que se alinea con la escala del 0. Este es un resultado positivo de error cero, por lo que escribir esto con un signo.

• Por ejemplo, si la escala del 0 al 0,9 mm en la escala fija, escribir 'error cero: 0,9 mm.'

3
@@_

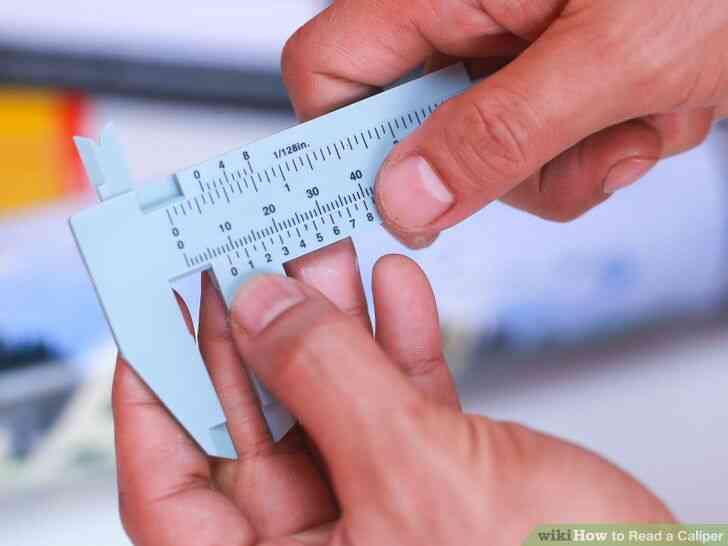

@@Calcular un negativo de error cero. Si la escala del 0 a la izquierda de la escala fija de 0, seguir los siguientes pasos:[1]

• Con las mandibulas cerradas, busca una marca en la escala que se alinea exactamente con un valor en la escala fija
• Mueva el control deslizante de manera que las lineas de marca con el siguiente valor mas alto. Repita hasta que la escala 0 a la derecha de la escala fija 0. Nota la cantidad de distancia recorrida.
• Lea el valor en la escala fija que se alinea con la escala del 0.
• Reste la cantidad de distancia recorrida desde el valor que usted acaba de leer. Anote este error cero, incluyendo el signo negativo.
• Por ejemplo, el 7 en la escala movil de las lineas de arriba con la de 5 mm de la marca en la escala fija. Mueva el control deslizante hasta que este mas a la derecha de la escala fija, despues de la linea hasta el 7 con el siguiente fijo de la marca de escala: 7mm. Tenga en cuenta que usted mueve una distancia de 7 - 5 = 2 mm. La escala del 0 ahora se situa en el 0,7 mm marca. El error de cero es igual a 0.7 mm - 2mm = -1.3 mm.

4
@@_
@@Restar el error de cero de todas las medidas. En cualquier momento que usted tome una medida, reste su error de cero desde el resultado para obtener las dimensiones reales del objeto. No te olvides de tomar la señal de que el error de cero ( o -) en cuenta.[2]

• Por ejemplo, si el error de cero es de 0,9 mm, y se toma una medicion en la que se lee 5.52 mm, el valor real es de 5.52 - 0.9 = 4.62 mm.
• Por ejemplo, si el error de cero es -1.3 mm, y se toma una medicion en la que se lee 3.20 mm, el valor real es 3.20 - (-1.3) = 3.20 1.3 = 4.50 mm.

Lectura de la Medicion

1
@@_

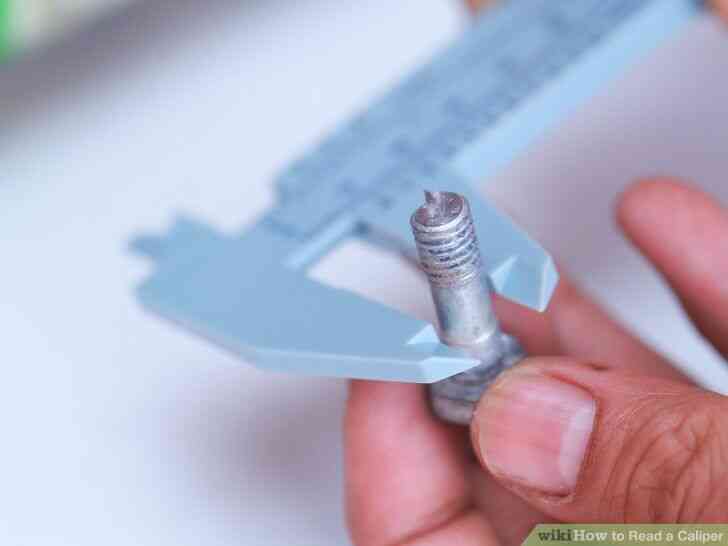

@@Ajustar las mordazas para tomar una medicion. Sujete el grande, tv de mandibulas alrededor de un objeto a medir una dimension exterior. Insertar el mas pequeño, barra curva en las mandibulas en un objeto y ampliar hacia el exterior para medir la dimension interior. Apriete el tornillo de bloqueo para mantener la escala en su lugar.

• Deslice la escala para abrir o cerrar las mandibulas. Si la pinza tiene un tornillo de ajuste fino, puede utilizar esta opcion para realizar ajustes mas precisos.

2

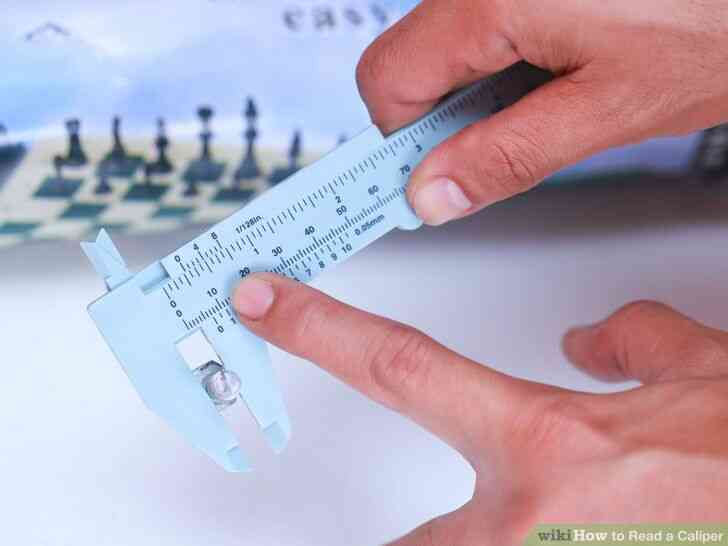

@@_
@@Leer la escala fija de valor. Una vez que usted tiene la pinza de mandibulas en la posicion correcta, busque en la escala fija grabada en el cuerpo de la pinza. Normalmente hay un imperial y una metrica fija escala de uno va a trabajar. Siga estos pasos para encontrar el primer par de digitos de su medicion:[3]

• Encontrar el valor 0 en los mas pequeños, escala movil, junto a la escala fija que esta utilizando.
• En la escala fija, encontrar el mas cercano de marca a la izquierda de 0, o exactamente en el mismo.
• Leer que marca el valor igual que leer una regla – pero tenga en cuenta que el imperial lado de una pinza divide cada pulgada en decimas, no semicorcheas como la mayoria de los gobernantes hacen.

3

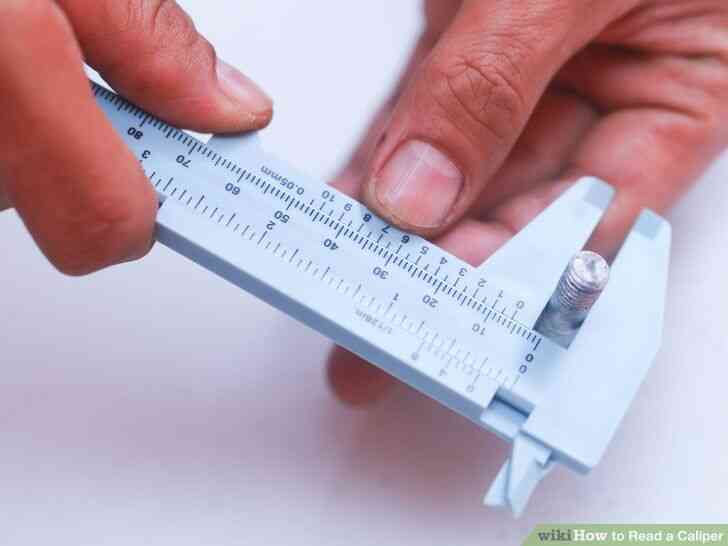

@@_
@@Verificacion de la escala movil para los digitos adicionales. Examinar la escala movil cuidadosamente, a partir de la 0 marca y mueve a la derecha. Pare cuando usted encuentra una marca que se alinea exactamente con ninguna marca en la escala fija. Leer este valor en la escala movil de como se haria con cualquier regla, utilizando la unidad de grabado en la escala movil.

• El valor de la fijo-la marca de escala no hace ninguna diferencia. Solo necesita leer el valor en la escala movil.

4
@@_
@@sumar los dos valores para obtener la respuesta final. Este debe ser un caso simple de la escritura de la escala fija de digitos, a continuacion, escribir la escala movil de digitos despues. Comprobar que la unidad grabado en cada una de las escalas solo para asegurarse de que.

• Por ejemplo, su escala fija medidas de 1.3 y esta marcado como 'pulgadas'. Su escala movil de las medidas de 4.3 y esta marcado como '0,01 pulgadas,' lo que significa que representa 0.043 pulgadas. La medida exacta es de 1,3 pulgadas 0.043 pulgadas - 1.343 pulgadas.
• Si usted encuentra un error de cero anteriores, no se olvide de restar de su medicion.

@@_
@@
el Metodo 2
la Lectura de un Dial Caliper

1
@@_

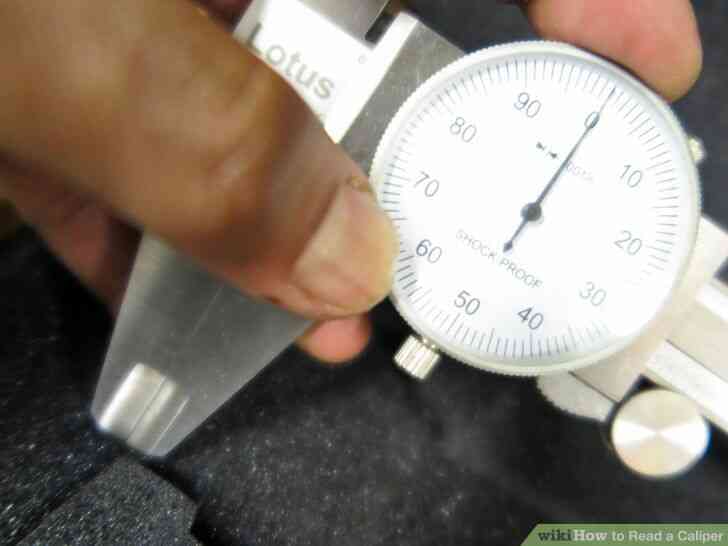

@@Comprobar un error de cero. Cerca de las mandibulas completamente. Si la aguja del dial no apunta a cero, gire el dial con sus dedos, hasta que el cero esta por debajo de la aguja.[4] Usted puede necesitar para aflojar un tornillo en la parte superior o en la base de la esfera antes de que usted pueda hacer esto.[5] Si es asi, recuerde apretar los tornillos de nuevo despues de haber hecho el ajuste.

2
@@_
@@Tome la medida. Cerca de la mas grande, tv de mandibulas alrededor de un objeto para medir el diametro exterior o ancho, o insertar la mas pequeña, la curva mandibulas en un objeto y ampliar para medir el diametro interior o ancho.

3

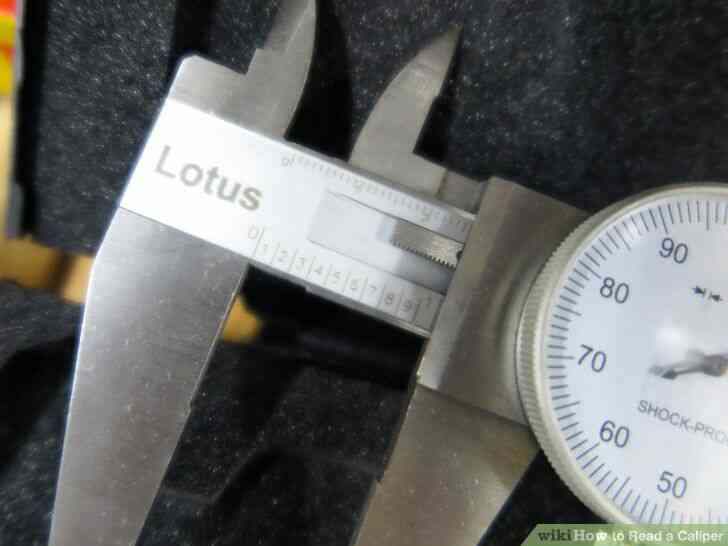

@@_
@@Leer el valor de la escala. La escala grabada en su pinza se puede leer como una regular la regla. Encontrar el valor en el borde interior de la pinza de la mandibula.

• La escala deben ser etiquetados con una unidad, normalmente, cm (centimetros) o en (pulgadas).
• tenga en cuenta que las pulgadas de la escala de una pinza es normalmente un ingeniero de escala, con cada pulgada dividida en diez partes (0.1) o cinco partes, (0.2). Esto es diferente de la mayoria de los gobernantes, que muestran semicorcheas o octavos de pulgada.

4

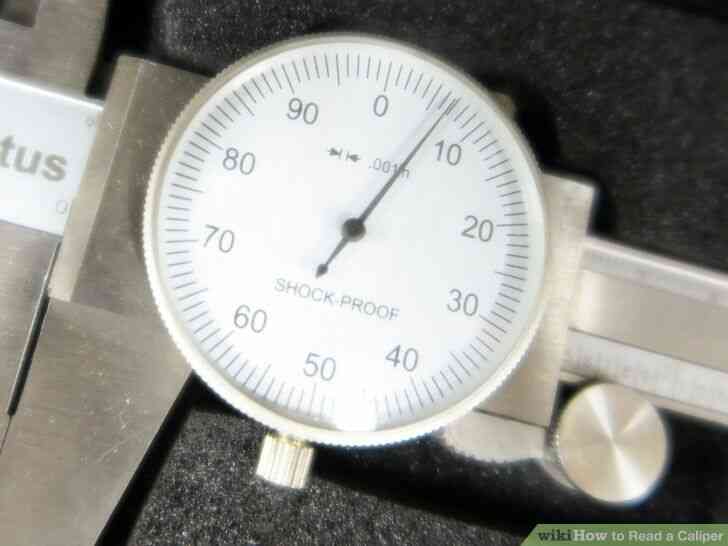

@@_
@@Leer el dial de valor. La aguja en el marcado de puntos para un valor adicional para una medicion mas precisa. Las unidades deben tener una etiqueta en la esfera de la cara, normalmente de 0,01 o 0,001 cm o en.

5
@@_
@@sumar los dos valores juntos. Convertir las mediciones a la misma unidad, y luego sumarlas. Para muchas aplicaciones, es posible que no necesite usar el mas preciso de los digitos.

• Por ejemplo, la escala fija se muestra 5.5 y esta etiquetada cm. La aguja en el marcado de los puntos a 9.2 y esta etiquetada 0.001 cm, por lo que esto representa 0.0092 cm. Sumarlas para obtener una medicion de 5.5092 cm. A menos que usted esta trabajando en un proyecto que requiere una precision extrema, usted puede probablemente alrededor de este a 5.51 cm.
